增壓缸的氣閥怎么接？

下面玖容增壓缸設備官網小編為大家介紹下增壓缸的氣閥怎么接。

首先我們一起來了解下增壓缸的氣閥，有電磁閥、氣控閥、快速排氣閥等。

1、增壓缸的氣閥“電磁閥”怎么接？

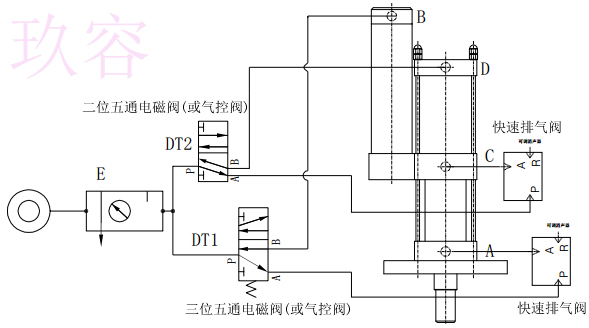

增壓缸的氣閥“電磁閥”有二個，都有五個口，分別是A口、B口、P口、S口、R口。
三位五通電磁閥:A口叫常開口，接增壓缸的A口；B口叫常閉口，接增壓缸的B口；P口接氣源；S口和R口接消聲器。
二位五通電磁閥:A口接增壓缸的C口；B口接增壓缸的D口；P口接氣源；S口和R口接消聲器。
2、增壓缸的氣閥“氣控閥”怎么接？
增壓缸的氣閥“氣控閥”有二個，都有五個口,分別是A口、B口、P口、S口、R口。
其中一個“氣控閥”A口接增壓缸的A口；B口接增壓缸的B口；P口接氣源；S口和R口接消聲器。
另一個“氣控閥”A口接增壓缸的C口；B口接增壓缸的D口；P口接氣源；S口和R口接消聲器。
3、增壓缸的氣閥“快速排氣閥”怎么接？
增壓缸的氣閥“快速排氣閥”有二個，一個快速排氣閥A接增壓缸的A口，P接電磁閥，R接消聲器；另一個快速排氣閥A接增壓缸的C口,P接電磁閥，R接消聲器。
